丙烯酸球场凭借性价比高、色彩丰富、施工便捷等优势，广泛应用于学校篮球场、社区网球场、园区运动场地，也是工程商、学校、物业翻新运动场地时常选用的面层材料。但不少甲方反馈，球场投入使用不久就出现手摸掉白粉末、摩擦掉砂、雨天冲刷浮粉、面层发白失光等现象，严重影响运动体验，缩短场地使用寿命，甚至和

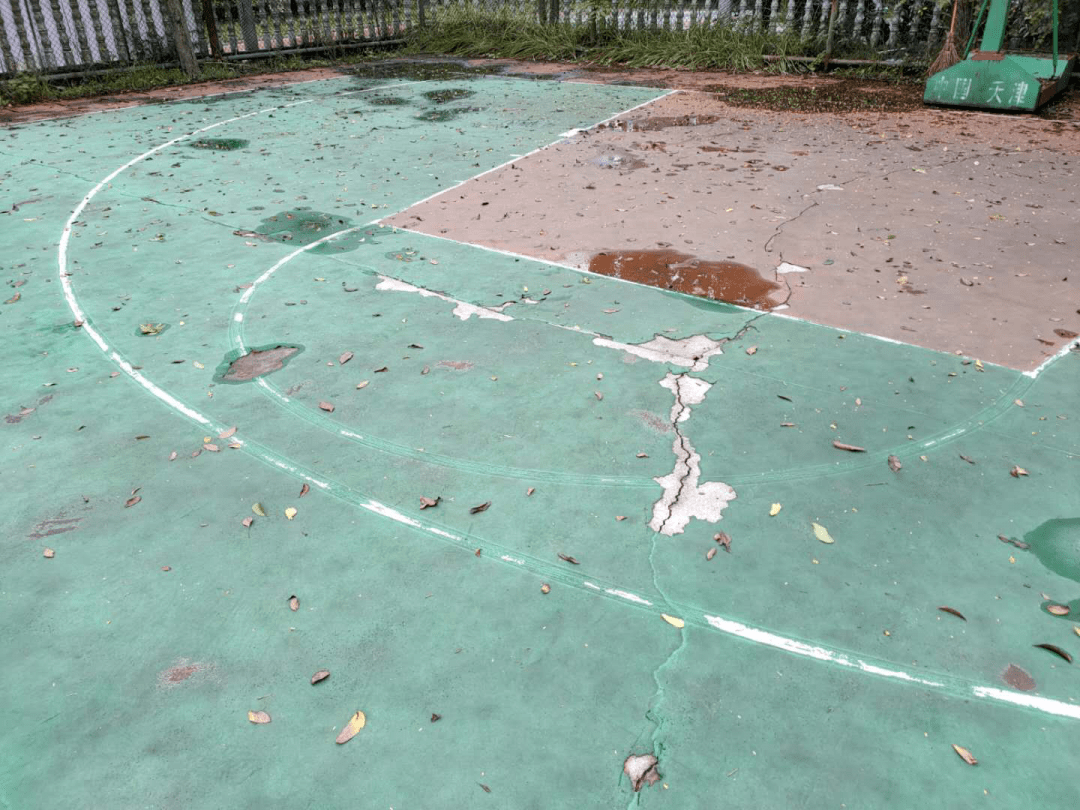

塑胶跑道、硅 PU 球场一样出现提前老化报废的情况。丙烯酸球场表面起粉是什么原因？并不完全是材料老化，基层缺陷、材料选型、施工工艺、户外环境多重因素叠加，是造成起粉粉化的主要诱因。
一、基层基础缺陷，是丙烯酸球场起粉的首要根源
运动场行业常说 “三分面层，七分基础”，丙烯酸属于水性薄涂系统，对水泥、沥青基层要求远高于 EPDM 地面与透气型塑胶跑道，基础处理不到位，后期大概率出现起粉病害。
第一，混凝土基层强度不足，水泥标号达不到 C25 以上，新浇筑基础养护周期不足 28 天，基面本身起砂起灰，表面松散颗粒多。施工时封闭底漆大量渗透进疏松基层内部，面层树脂得不到充足粘结，成型之后面层骨料缺少牢固支撑，使用一段时间就会整体粉化掉砂。
第二，基层返碱问题。水泥内部游离钙盐随着水汽向上析出，没有做酸洗除碱与封闭底漆工序，碱性物质持续腐蚀丙烯酸树脂，破坏成膜结构，球场表面形成白雾状白霜，伴随大量浮粉，南方梅雨高湿环境该现象会更加突出。
第三，基层含水率超标、场地排水坡度不合理，长期积水浸泡。基层含水率大于 8% 直接施工，水汽持续破坏涂层附着力；场地排水不畅，雨水长期滞留面层，反复冲刷表层，加速树脂老化粉化，该类隐患在旧球场翻新项目中尤为常见。很多工程商做旧场地改造，不检测基层状况直接涂刷丙烯酸，短时间就爆发起粉、脱层问题。
二、材料选型与配比不合理，直接造成面层粉化
市面上丙烯酸球场材料品质参差不齐，低价劣质材料是起粉高发诱因，也是百度热搜中工程商重点关注的球场材料避坑点。
部分供应商为压缩成本，降低丙烯酸乳液树脂固含量，过量添加石英砂填充料。正常合格丙烯酸材料，树脂需要完整包裹石英砂骨料；树脂含量不足，骨料没有被充分包裹固化，受摩擦、雨水冲刷之后，石英砂颗粒不断脱落，表现为球场表面起粉掉砂。
还有项目直接省略透明抗 UV 罩面，缺少表层防护，户外紫外线持续照射，树脂快速老化降解，出现失光、粉化。同样，选用非新国标的回收料丙烯酸，耐候性能差，对比金跑道系列合规运动地材，使用周期会大幅缩短，不仅起粉，还会伴随褪色、开裂等连锁故障。
三、施工工艺不规范，放大起粉病害风险
即便基础合格、材料达标，施工操作失误，同样会引发丙烯酸球场起粉。
施工环境不达标，低温低于 10℃、空气湿度大于 85% 的时候强行施工，水性丙烯酸乳液无法完整交联成膜，涂层固化后结构疏松，一碰就掉粉；施工结束 24 小时之内遭遇降雨，未干透的面层被雨水冲刷，造成永久粉化发白。
现场材料兑水过量、面漆涂刷遍数不够、涂层太薄，缺少分层薄涂工艺；漏涂、少涂封闭底漆，跳过基层固化处理工序，这些偷减工序的做法，都是后期球场起粉的常见人为因素。
四、不同起粉等级修复方案，做好前期预防减少返工
根据球场损坏程度，可以分为轻度、中度、重度三类情况。轻度起粉，仅表面浮粉、无露底开裂，可彻底清洗打磨，补涂耐磨面漆加抗污罩面；中度起粉出现露砂磨损，需要打磨掉疏松面层，重新做中涂、面漆系统；重度起粉伴随基层起砂空鼓，只补面层治标不治本，必须对基层做固化加固，必要时铲除旧面层整体重做，避免二次返工。
想要从源头规避丙烯酸球场起粉问题，新建与翻新项目都要严格参照 GB36246‑2018 新国标运动场地面层标准，把控基础强度、养护周期、除碱封底、材料固含量、施工环境五大关键点，不能一味追求低价忽略工艺标准。
煌盛体育源头厂家一站式服务，兼顾塑胶跑道、硅 PU 球场、丙烯酸球场、EPDM 健身步道、人造草坪全品类运动地材，从前期场地勘测、材料生产、基层处理指导、现场施工技术交底，再到后期维保翻新，为学校、物业、工程商提供完整运动场解决方案，减少球场起粉、脱层、起泡、褪色等各类病害，降低后期维修成本。
总结
丙烯酸球场表面起粉是什么原因？主要归结为基层疏松返碱、材料固含量不足、施工工序简化、户外紫外线雨水侵蚀四大维度，多数故障并不是材料自然老化，而是前期建设环节埋下隐患。学校、物业、工程商承接球场项目，不要只关注每平方造价，基础处理、材料品质、标准化施工，三者缺一不可，才能打造耐用合规的运动场地。
