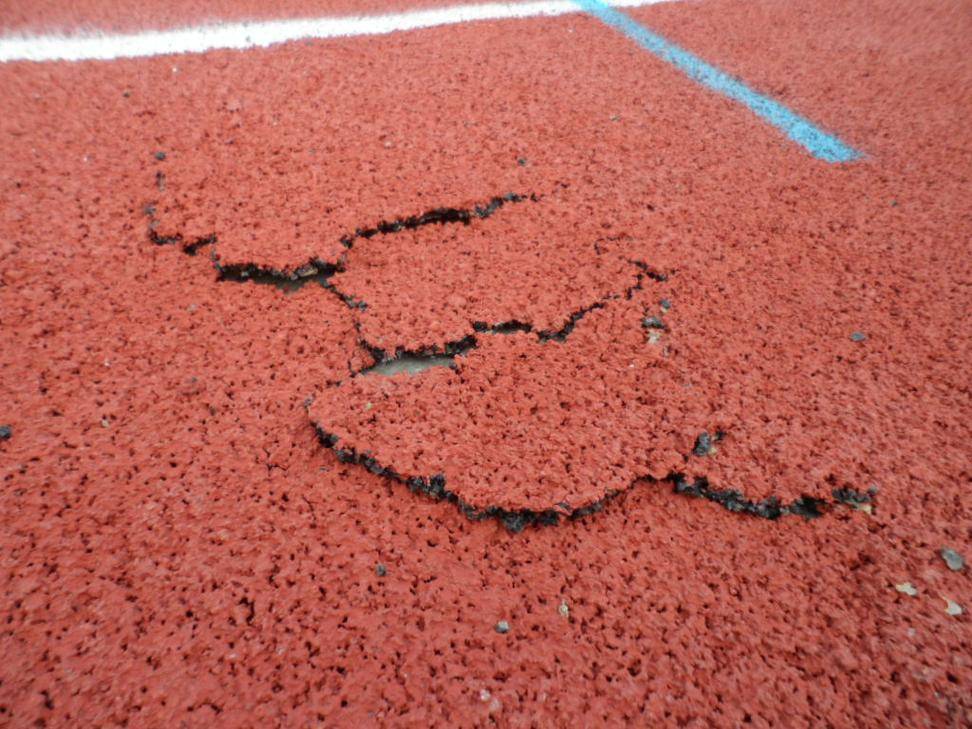

塑胶跑道材料为什么施工后容易起泡脱层？

很多学校操场、田径场地铺设塑胶跑道投入使用不久，就会出现面层起泡、空鼓、分层脱层等问题。不少工程方和甲方十分疑惑，明明选用了合格的塑胶跑道材料，完工后依然出现鼓包、破损、脱层病害。本文结合新国标施工标准，从基层条件、材料品质、施工工艺、环境气候四大核心维度，全面拆解塑胶跑道起泡脱层的主要原因，同时给出专业可落地的预防与解决方案。煌盛体育源头厂家一站式服务，主营透气型、混合型、全塑型塑胶跑道材料，涵盖场地勘测、材料供应、技术指导、场地翻新、售后维保全流程服务，从根本规避跑道施工常见病害。
塑胶跑道是校园运动场、社区市政健身步道的主流地面材料，其中透气型塑胶跑道、混合型塑胶跑道凭借高弹性、高性价比、环保耐用的优势，成为市面应用最广泛的运动地材。但在实际施工落地中，很多场地完工短时间内就出现表层水泡、空鼓分层、大面积脱层脱落的问题，修补后依旧反复复发。其实塑胶跑道起泡脱层并非单一材料质量问题，大多是基础处理不当、原料劣质、施工不规范、环境影响等多重问题叠加导致。
基层含水率超标、水汽上返，是塑胶跑道起泡脱层的首要核心原因。水泥混凝土基础养护时间不足、雨后基面未彻底晾干、地基长期返潮，会导致基础表面看似干燥，内部囤积大量潮气。摊铺塑胶跑道材料固化后会形成密闭表层，夏季高温暴晒时，内部水汽受热膨胀无法正常排出，直接顶起弹性层，形成连片鼓包、空鼓脱层。南方多雨地区的新建场地和旧跑道翻新项目，这类病害尤为高发。同时，基础表面残留浮灰、油污、脱模剂，未做打磨拉毛和封闭底漆处理，会大幅降低塑胶跑道材料与基面的粘结力，场地受力后极易出现分层脱层。此外，场地排水坡度不合理、低洼积水长期浸泡面层，也会加速跑道破损脱层。
塑胶跑道材料品质不达标、配比操作失误，是病害频发的关键人为因素。目前建材市场塑胶跑道材料品质参差不齐，部分低价劣质回收料制作的 EPDM 颗粒、聚氨酯胶水，粘结性能差、抗水解和耐老化能力薄弱，户外长期使用极易出现分层脱落。在施工过程中，胶水、EPDM 彩色颗粒、固化剂未严格按照标准配比搅拌，材料反应不充分，内部残留空气，固化后会形成隐形空洞气泡。同时一次性摊铺厚度过大，表层快速结皮封闭，底层气体无法排出，后期就会大面积出现起泡、鼓包问题。建议所有运动场项目优先选用符合 GB36246-2018 新国标的环保塑胶跑道材料，配备完整 CMA 检测报告，杜绝回收劣质原料。
施工环境管控不当、工序流程不标准，也是起泡脱层的重要诱因。塑胶跑道施工对温湿度有严格标准，空气湿度过高、清晨结露、阴雨天气强行施工，会让水分混入跑道材料混合料中；昼夜温差较大时，基面凝结水膜未清理直接摊铺材料，水汽被封存在结构层内部，后期必然引发起泡脱层。另外，分层施工间隔时间把控失误，底层未完全固化就铺设面层，层间粘结失效；场地伸缩缝未做密封处理，地下水汽沿缝隙持续渗透，都会造成局部乃至大面积脱层空鼓。
后期养护与场地管理不当，会加剧跑道病害扩大。塑胶跑道未达到标准养护周期就提前开放使用，重物碾压、尖锐物划伤面层，雨水顺着破损缝隙渗入材料内部；长期疏于清理排水口，场地持续积水浸泡，微小破损不断扩大，最终形成大面积脱层、起泡、开裂问题。
想要有效预防塑胶跑道起泡脱层病害，需做好全方位标准化施工管控。严格验收基础地面，保证水泥基础养护不少于 28 天，含水率控制在 8% 以内，全面打磨除尘、涂刷防潮封闭底漆，规范场地排水坡度，密封处理伸缩缝；甄选合规优质的塑胶跑道材料，根据场地需求选用透气型、混合型、全塑型跑道材料及配套专用胶水、EPDM 颗粒；遵循标准化施工准则，避开高湿、结露、极端高温天气施工，严格执行材料配比，分层匀速摊铺，预留充足固化时间；竣工后做好养护管理，定期巡检修复细微破损，避免水分渗透。
若跑道已经出现大面积起泡脱层，简易修补无法根治病害。需彻底铲除破损区域至原始基础，重新做基面防潮处理，再分层摊铺同型号国标塑胶跑道材料，保障新旧面层紧密粘合，恢复场地使用性能。
煌盛体育源头厂家一站式服务，自主研发生产新国标环保塑胶跑道材料、EPDM 彩色颗粒，所有产品各项环保、物理指标均达标。专业承接学校操场、小区市政、体育场馆跑道新建及翻新工程，提供前期场地勘测、精准材料配比、现场技术交底、施工全程指导、后期售后维保一站式服务。深耕体育地材行业多年，精准规避起泡、脱层、褪色、开裂等常见施工问题，助力各大工程打造合规、耐用、高验收率的标准运动场地。
总而言之，塑胶跑道材料施工后起泡脱层，核心问题集中在水汽封堵、粘结不足、施工不规范、养护不到位四大方面。优质的跑道材料是基础，标准化施工与科学化养护才是杜绝病害的关键。有塑胶跑道材料采购、运动场新建、旧场地翻新需求，可随时咨询煌盛体育，源头厂家一站式服务，一站式解决各类运动场建设难题。
